流量计算机FC10-S
发布时间：2025-06-10
产品概述
FC10-S流量计算机是一款专为烃类气体的流量精确计量及相关计算设计的专用流量计算机，具备标准状态体积流量及能量计算、日志记录、多用户权限保护功能。通过密码验证，即使在贸易计量模式下，也可安全完成设备更新与升级。
为满足多样化流量计算需求，设备嵌入丰富计算算法，包括：GB/T17747、GB/T 18604-2023、GB/T30500、AGA Report No.8、AGA Report No.9、AGA Report No.10、ISO 12213-3、GB/T11062、ISO6976等。
该流量计算机可连接超声流量计、色谱分析仪、压力及温度变送器等多种智能仪表，内部预设部分常见一次仪表的通讯驱动，支持通用通讯协议。
FC10-S具备多用户自定义功能与丰富事件查询功能，方便现场工程师获取任意时刻历史记录。组态软件分为两种模式：用户模式（适用于快速配置的标准应用）与专家模式（支持任意配置，供专业技术人员使用）。
应用范围
FC10-S流量计算机针对高压天然气贸易计量及热值计量交接需求设计，适用于以下场合：
- 长输管线天然气贸易结算计量、能量计量；
- 天然气门站计量；
- 储气库双向计量。
主要特点
- 体积/能量计量贸易交接；
- 集成GB/AGA/ISO算法；
- 用户权限管理功能；
- 加强型数据记录功能；
- 远程组态、维护、诊断功能；
- 模块化硬件结构设计；
- MODBUS/NTP自动时间同步；
- I/O通道全隔离设计；
- 超声流量计在线自动诊断；
- 整体低功耗；
- 带触摸屏的彩色显示屏幕；
- 中英文界面；
- 扁平化界面管理；
- 安全网络隔离；
- 远程访问功能；
- 支持HTTP/Modbus协议。
输入输出接口
- 1. LAN network 接口
- 2. RS485 串行通信接口
- 3. HART 通信接口
- 4. 24V 供电接口
- 5. 数字量输入
- 6. 4-20 mA 模拟输入
- 7. 4-20 mA 模拟输出
- 8. 低频或状态量数字输出（常开触点）
产品优势

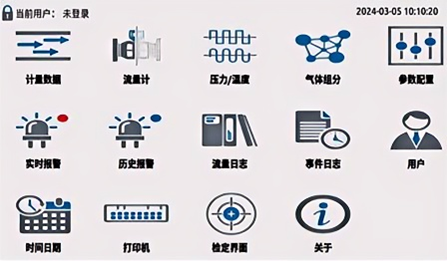

彩色可触摸显示屏
FC10-S流量计算机采用电容式可触摸屏，提供彩色图形化操作界面，人机交互友好。

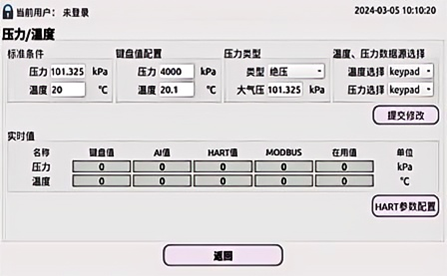

专业的气体流量计算
通过流量运算和气质分析功能模块组合，可完成系统完整运算。设备植入多项标准及研究报告算法，包括GB/T 17747、ISO 12213-3、AGA-8、GB/T 30500、AGA-10、GB/T 11062、ISO 6976等，且所有算法均更新至最新版本：
- 转换系数C由气质组分、气质测量压力和测量温度决定；
- 采用GB/T 11062和ISO 6976标准计算热值；
- 运用GB/T 17747、ISO 12213-3和AGA-8计算密度；
- 根据GB/T 30500和AGA-10方程计算理论声速；
- 流量运算模块通过气质分析数据与流量计流量，计算工况流量、标况流量、能量流量等关键数据。

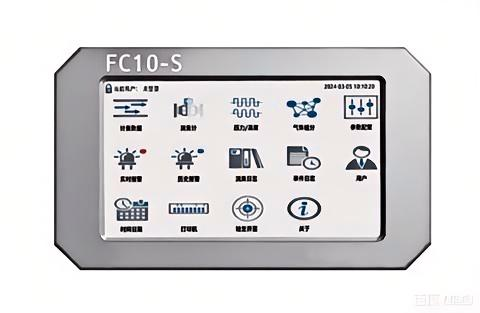

产品硬件
- 采用模块化配置，支持面板安装或机架安装；
- 预留板卡扩展位置，可根据客户定制化需求提供接口及功能扩展。
I/O 通道全隔离设计
所有I/O通道均采用隔离设计，确保隔离后各通道信号采集精度与频率。在保证高精度计量的同时，提升设备对严苛现场环境的适应性与稳定性；采用快修式保险设计，即使通道因强电磁干扰或误操作损坏，也可快速简便恢复。
先进的硬件配置
选用行业先进的800MHz CPU，搭配2GB运行存储器及8GB事件存储器，完全满足天然气体积及能量贸易交接计量需求；预留充足运算能力，为双向计量、热备计量等客户定制化应用提供坚实硬件基础。
流量计在线声速核查
支持GB/T 30500和AGA Report No.10算法，实现在线声速（VOS）核查，可持续比较超声流量计测量声速与理论声速（基于GB/T 30500和AGA Report No.10计算）。
流量计在线自动诊断
通过串行通信获取流量计工作数据与状态参数，自动对超声流量计进行在线诊断，及时发现设备异常。
技术参数
| 物性参数计算算法 |
超声流量：GB/T 18604-2023、AGA Report No .9 压缩系数及密度：GB/T 17747、ISO 12213-3、AGA Report No. 8 气体热值：GB/T 11062、ISO6976 理论声速：GB/T 30500、AGA Report No .10 |
|---|---|
| 串行通讯 |
4 路 RS485 Modbus RTU, 主/从 3 路 RS485 Modbus RTU, 从 2 路 RS232 Modbus RTU, 从 |
| 以太网通讯 | 2 路，Config/ Modbus TCP/IP |
| 模拟量通讯 | 2 路/4 路标准 4-20mA，支持 HART |
| USB端口 | 1 路 USB-A 端口，1 路 USB-C 端口 |
| 输入端口 | 2 路高频脉冲输入，2 路数字量输入 |
| 输出端口 | 2 路 4-20mA 输出，3 路数字量输出，2 路脉冲输出 |
| 时间同步 | Modbus/NTP 校时 |
| 屏幕显示 | 7 英寸全触摸显示屏 |
| 硬件结构 | 800MHz CPU，2GB 内存，8GB 闪存 |
| 电源及电流 | 24V DC +/-20%，15W |
| 温度范围 | 5℃– 55℃ |
| 湿度范围 | 5% - 95%，无冷凝 |
| 安装方式 | 机柜面板安装 |
